Transformatoren

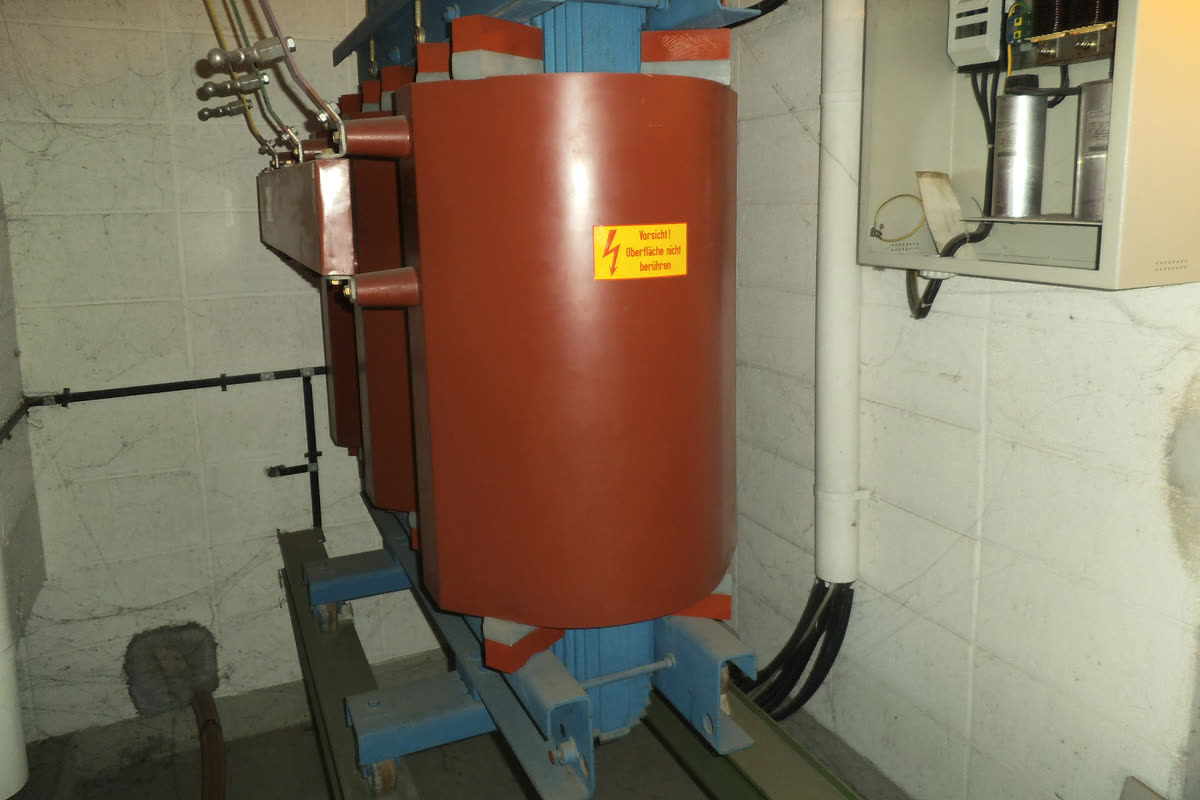

Gießharztransformator (Trockentransformator)
Ein Gießharztransformator kommt ohne Isolierflüssigkeit aus. Deshalb steht er meist dort, wo Menschen arbeiten, und seine Auswahl richtet sich stärker nach dem Gebäude als nach der Leistung.
- Isolierung
- Gießharz und Luftohne Isolierflüssigkeit
- Aufstellung
- innenmit Gehäuse, wenn der Raum es verlangt
- Kühlung
- Luft, optional mit LüfternLüfter erhöhen die Leistung und brauchen Wartung
- Norm
- IEC 60076-11bis 72,5 kV höchste Spannung für Betriebsmittel
- Verlusthöchstwerte
- EU 548/2014, Tabelle I.2Stufe 2 seit 1. Juli 2021
Maße und Gewicht, wie veröffentlicht
| Leistung | Länge | Breite | Höhe | Masse |
|---|---|---|---|---|
| 630 kVA | 1.500 bis 1.528 mm | 850 bis 950 mm | 1.630 bis 1.697 mm | 1.876 bis 1.880 kg |
| 1000 kVA | 1.638 bis 1.700 mm | 950 bis 1.000 mm | 1.907 bis 1.930 mm | 2.590 bis 2.900 kg |
| 1600 kVA | 1.800 bis 1.802 mm | 1.000 bis 1.268 mm | 2.110 bis 2.150 mm | 3.769 bis 3.900 kg |
| 2500 kVA | 1.950 bis 2.050 mm | 1.268 bis 1.400 mm | 2.332 bis 2.380 mm | 5.219 bis 5.900 kg |
20 kV auf 410 V, Stufe 2, ohne Gehäuse; veröffentlichte Werte zweier europäischer Hersteller, gelesen am 2. Oktober 2026. Maßgeblich für Türen und Transportweg ist die Zeichnung des angebotenen Geräts.
Trockentransformator und Gießharztransformator
Trockentransformator ist der Oberbegriff für Transformatoren ohne Isolierflüssigkeit. In der Mittelspannung sind das heute überwiegend Gießharztransformatoren, deren Wicklungen in Harz vergossen sind. Im Sprachgebrauch stehen beide Begriffe daher meist für dasselbe Gerät.
Den Ausschlag für diese Bauart gibt der Aufstellort. In einem Bürogebäude, einem Krankenhaus oder einem Rechenzentrum entfallen mit der Flüssigkeit die Auffangwanne und ein großer Teil der Brandschutzfragen. Dafür liegen die gesetzlichen Höchstwerte der Leerlaufverluste höher als beim Öltransformator, und die Anschaffung je kVA ist in der Regel teurer.
Klassen, die das Gebäude festlegt
| Klasse | Definiert in | Was sie beschreibt | Wer sie meist festlegt |
|---|---|---|---|
| Klimaklasse | IEC 60076-11 | Die tiefste Umgebungstemperatur am Aufstellort | Planung |
| Umweltklasse | IEC 60076-11 | Feuchte, Betauung und Verschmutzung am Aufstellort | Planung |
| Brandverhaltensklasse | IEC 60076-11 | Das Verhalten im Brandfall | Brandschutzplanung |
| Schutzart des Gehäuses | IEC 60529 | Schutz gegen Berühren, Fremdkörper und Wasser | Aufstellort |
Welche Klassen ein Gerät erfüllt, ist durch Prüfung nachzuweisen. Das Angebot nennt die Klassen und den zugehörigen Prüfnachweis.
Verlustwärme, die der Raum abführen muss
| Bemessungsleistung | Bemessungsstrom bei 400 V | Pk + P0 an den Höchstwerten | Davon Leerlaufverluste |
|---|---|---|---|
| 630 kVA | 909 A | bis 8.090 W | ≤ 990 W |
| 800 kVA | 1155 A | bis 9.170 W | ≤ 1.170 W |
| 1000 kVA | 1443 A | bis 10.395 W | ≤ 1.395 W |
| 1250 kVA | 1804 A | bis 12.620 W | ≤ 1.620 W |
| 1600 kVA | 2309 A | bis 14.980 W | ≤ 1.980 W |
| 2000 kVA | 2887 A | bis 18.340 W | ≤ 2.340 W |
| 2500 kVA | 3608 A | bis 21.790 W | ≤ 2.790 W |
Summe der Höchstwerte nach EU 548/2014, Tabelle I.2, bei Volllast. Die Werte des angebotenen Geräts liegen auf oder unter diesen Grenzen, und nach ihnen wird die Lüftung ausgelegt.
Netzspannung und Spannungsklasse
| Netzspannung | Höchste Spannung für Betriebsmittel | Hinweis |
|---|---|---|
| 10 kV | 12 kV | Übliche Klasse für 10-kV-Netze |
| 20 kV | 24 kV | Übliche Klasse für 20-kV-Netze |
| 30 kV | 36 kV | Größere Isolierabstände; der Verlusthöchstwert wird nach Tabelle I.3a korrigiert |
Die Spannungsklasse gehört in die Anfrage, weil Hersteller Gießharztransformatoren in Spannungsreihen bauen und die Klasse die Abmessungen verändert.
Gehäuse, Lüftung und Aufstellung
Derselbe Gießharztransformator kann offen in einem abgeschlossenen elektrischen Betriebsraum stehen oder in einem belüfteten Gehäuse mit festgelegter Schutzart. Das Gehäuse vergrößert Stellfläche und Höhe und muss die Kühlluft durchlassen.
Lüfter erhöhen die abgebbare Leistung über den Wert bei natürlicher Kühlung. Als zusätzliches Bauteil gehören sie in die Wartungsplanung, und eine ausreichend bemessene Raumlüftung brauchen Sie trotzdem.
Gießharz am deutschen Mittelspannungsnetz
Für den Anschluss zählt die Leistung, nicht die Bauart. Unter 1 MVA darf der Transformator nach der Muster-TAB des BDEW über eine Lasttrennschalter-Sicherungs-Kombination angeschlossen werden; ab 1 MVA verlangt sie im Übergabefeld einen Leistungsschalter mit Schutz, Westnetz erst oberhalb von 1 MVA.
Verlangt der Netzbetreiber einen umschaltbaren Transformator, wie MITNETZ STROM in Netzen unter 20 kV, gilt das ebenso für Gießharz. Liefert das Gerät bei beiden Spannungen die volle Leistung, erlaubt Tabelle I.3b der Ökodesign-Verordnung 10 % höhere Kurzschluss- und 15 % höhere Leerlaufverluste; ist die Leistung bei der niedrigeren Spannung auf das 0,85-fache begrenzt, bleibt es bei Tabelle I.2.
Angaben für ein belastbares Angebot
- Bemessungsleistung in kVA oder, falls sie noch offen ist, die Anschlussleistung und der größte Motor
- Ober- und Unterspannung, Schaltgruppe und der Stellbereich der Anzapfungen
- Spannungsklasse: 12, 24 oder 36 kV
- Klima-, Umwelt- und Brandverhaltensklasse oder das Brandschutzkonzept, aus dem sie folgen
- Ob ein Gehäuse gebraucht wird, mit welcher Schutzart, und ob Lüfter zulässig sind
- Aufstellung innen oder außen, Umgebungstemperatur, Aufstellhöhe und Belastung durch Staub oder Feuchte
- Die geforderte Verlustklasse oder eigene Verlustwerte
- Stückzahl, Lieferort und der Termin, zu dem das Gerät auf der Baustelle sein muss
Spezifikationsvorlage
Am Bildschirm oder von Hand ausfüllen und mit der Anfrage hochladen.
Häufige Fragen
Ist jeder Trockentransformator ein Gießharztransformator?
Nein, Trockentransformator ist der Oberbegriff. In der Mittelspannung ist Gießharz allerdings die verbreitete Bauart, und deshalb werden beide Begriffe oft gleich verwendet.
Welche Vorteile hat ein Gießharztransformator?
Er kommt ohne Isolierflüssigkeit und Auffangwanne aus und bringt weniger Brandlast in ein Gebäude. Dem stehen höhere Leerlaufverluste an der gesetzlichen Grenze und in der Regel eine teurere Anschaffung je kVA gegenüber.
Wie viel Wärme gibt ein Gießharztransformator mit 1000 kVA ab?
Bei Volllast gibt er die Summe seiner Verluste als Wärme ab, an den Höchstwerten bis 10.395 W. Die Lüftung des Raums wird aus den Verlustwerten des angebotenen Geräts ausgelegt.
